新华ZH30隔绝式化学氧自救器

型号:ZH30

  • 产品详情

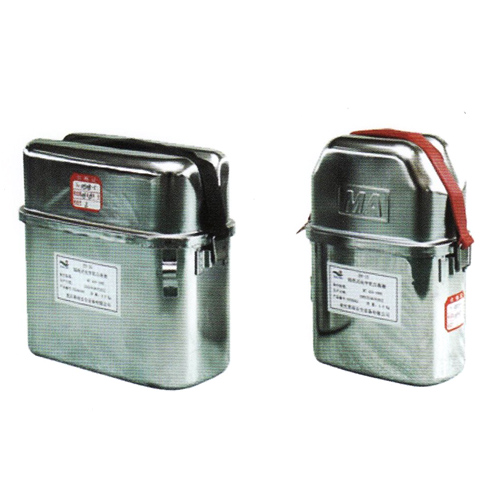

新华ZH30隔绝式化学氧自救器


新华ZH30隔绝式化学氧自救器

1  概述
1.1 产品特点
本产品作为煤矿井下矿工随身携带型自救器。利用化学生氧剂生的氧作为氧气源,可以防止外界各种有毒有害气体进入呼吸器官。具有重量轻、体积小、携带方便等特点。
本产品所用氯酸盐生氧启动器符合AQ1057-2008的规定。
1.2用途和适用范围
该产品适用于井下发生灾变,灾区大气中含有有毒有害气体或缺氧时,矿工佩戴自救器呼吸逃生撤离灾区,也可用于地下工程、高层建筑、公共场所、火灾自救、遂涵、化工、环保等部门。
1.3  型号的组成及其代表的意义
Z H 30
额定防护时间30分钟
化学生氧式自救器
1.4 使用环境条件
——不受使用环境中窒息性气体和氧的浓度限制
——使用环境温度:0℃~ 40℃
2  结构特征及工作原理
1.上外壳组  2.后封口组  3.下外壳组  4.铭牌 5.封印条
6.前封带组  7.腰带板组  8.保护罩
ZH30型化学氧自救器由上外壳组、下外壳组、前封带组、后封口组、铭牌及封印条、腰带板组和保护带组等部件组成。
自救器工作原理:本自救器是利用化学药品生氧原理的个人呼吸保护装置。呼吸保护器与外界空气隔绝,呼吸方式为往复式,使用不受周围环境有海气体限制,佩带者呼气时,呼气经口具、散热网、隔板和承板组与药罐体内生氧剂发生反应生成含氧量高的气体,经承板组、隔板进入气囊;吸气时,气囊中储存的氧气再次经药罐组,呼吸软管进入人的肺部,完成整个人呼吸循环。
当生氧剂产生的氧气超出人体的耗量时,进入气囊的氧气越积越多,气囊内压力逐渐增大,达到排气阀排气压力时,气囊上的排气阀自动开启,排出多余气体,当气囊内压力减小,排气阀自动关闭,避免氧气浪费和保护佩带者的正常呼吸。

3技术特征
3.1主要技术参数
(1)防护使用时间
大功率快速行走 ≥ 30min
人佩带静坐 ≥120min
(2)吸气阻力 ≤ 245Pa(采用生氧启动装置)
(3)吸气温度 ≤ 55℃
(4)使用有效期:
使用有效期按一班作业计算为3年,贮存和使用总时间为5年。
3.2产品特性
(1)采用KO2作生氧剂,产品执行MT427—1995标准。
(2)采用玻璃纤维复合阻尘垫,阻尘效果好,佩带舒适。
(3)采用非均匀孔板结构,生氧均匀,CO2吸收性能好。
(4)整个自救器呼吸系统为闭路往复式。
4 尺寸、重量
(1)外形尺寸:168mm×86mm×162mm
(2)质量
携带质量 ≤2.3 kg
佩带质量 ≤1.8 kg
5 使用、操作
5.1 操作程序
1.自救器系在腰带上,随身携带。
2.扯下保护罩。
3.用拇指扳起红色扳手,拉断封印条。
4.揭开上外壳并扔掉。
5.抓住头带,取出呼吸保护器,丢掉下外壳。
6.拔掉口具塞,用力提起启动针,启动装置开始启动生氧,整理气囊。
7.闭上嘴唇,戴好鼻夹,向自救器呼气进行呼吸。
8.取下矿灯帽,戴好头带。
9.戴好矿灯帽,撤离灾区。
5.2 使用时注意事项
警告:应经常进行外观检查和气密性检查,在检查过程中发现异常时禁止使用。
警告:本产品被打开后,无论使用时间长短,只准使用一次,不能重复使用。
6 逃生注意事宜
1.调整好头带系统,束好腰带。
2.按避灾路线有组织步出灾区,不要慌张,呼吸要均匀,步行速度根据情况调整。
3.如果呼吸中感到有轻微的盐碱味,不要取下口具,这是有少量药尘随吸气带出,没有什么危险。
4.要防止损坏气囊,佩带时不要压迫气囊,防止氧气损失。
5.逃生中不能拔下口具说话,需要联络时应打手势或敲击身边物体。
7 维护保养与检查
1.自救器应集中放在自救器发放室内,室内要保持清洁、干爽,通风良好,应远离热源,室内不得存放油类及易燃易爆和腐蚀物品。
2.携带自救器应避免碰撞,跌落,不许当坐垫用,不得随意打开外壳,严禁用锤砸自救器,以免引起药罐损坏。
3.每天携带时,要检查自救器外部有无损伤,如发现不正常现象要及时检查修理或报废。
4.按自救器使用管理规定,定期用自救器气密检查仪检查气密性是否良好,若受到剧烈撞击,怀疑漏气时,要随时检查。
5.在佩带过程中,万一启动装置失灵,只需向气囊内深呼几口气,同样可以使用,仪器照常工作。
