斯壮格801012地埋式自动排空防冻型进口复合式洗眼器

Model:801012

  • Product Details

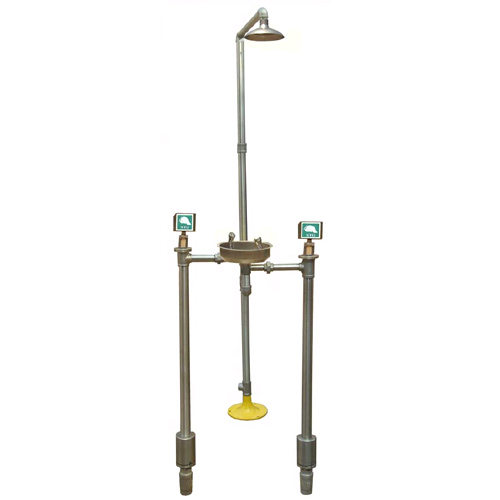

斯壮格801012地埋式自动排空防冻型进口复合式洗眼器


斯壮格801012地埋式自动排空防冻型进口复合式洗眼器

一、产品介绍

洗眼器把进水口和防冻型装置设计在冻土层以下的位置,在使用洗眼器结束后,自动排空洗眼器里面的积水,防止结冰,达到防冻的目的。该洗眼器在SS304外层浸塑ABS,可以抗各类化学品物质的腐蚀,配置喷淋部分与洗眼部分,直接安装在工厂现场的地面上,连接饮用自来水;当化学品物质喷溅到工作人员眼部、面部或者身体其他部位的时候,打开复合式洗眼器的喷淋开关,对身体或者服装进行大水量冲洗,或者打开洗眼部分对受伤的眼部、面部进行大水量的冲洗,冲洗时间>15分钟;喷淋水流量:>75.7L/MIN,洗眼/洗脸水流量:>11.4L/MIN,洗眼水流量:>1.5L/MIN。

特别注意:
A、地上式自动排空防冻型洗眼器适用于冬天冻土层深度<500MM的地区使用,比如:华东地区、华中地区等等。
B、地埋式自动排空防冻型洗眼器适用于冬天冻土层深度>500MM的地区使用,比如:华北地区、东北地区和西北地区等等

洗眼器标准:

选择配置: 该洗眼器可以配置 声光报警器、防爆照明灯、连接DCS、定时排水装置、废水收集水围和水帘等等


二、应用场所

  1. 现场有固定饮用自来水,假如没有固定水源,应该选择便携式洗眼器
  2. 水源压力要求:0.2~0.6 MPa,假如供水压力低于上述压力,客户需要告知斯壮格STG,斯壮格STG在生产洗眼器的时候,会修改该洗眼器内部结构来满足洗眼器标准的技术要求
  3. 该洗眼器在不锈钢304材料外面浸塑ABS,可以抗各类化学品物质的腐蚀。
  4. 该洗眼器具备防冻的功能,适用于环境温度高于-20℃的地区使用。
  5. 使用水源温度:16~38℃。(该水源温度值由现场供水解决)
  6. 直接安装在工作现场的地面上。
  7. 产品广泛用于石油、化工、电子、电力、港口和制药等行业。


三、性能特点:

  1. 该洗眼器的进水口和防冻型装置设计在冻土层以下的位置
  2. 在洗眼器处于备用状态下,洗眼器管道里面是没有积水的
  3. 在使用洗眼器结束后,自动排空洗眼器里面的积水,防止结冰而影响洗眼器的使用
  4. 自动排空洗眼器里面的积水,适用于冬天环境温度高于-20℃的地区使用
  5. 防冻型装置安装在洗眼器在冻土层以下的位置,不会被人为破坏
  6. 适用于冬天冻土层深度大于500mm的地区使用
  7. 不锈钢SS304浸塑亮黄色ABS涂层,可以抗各类化学品物质的腐蚀。
  8. 涂层:ABS外亮黄色涂层属性。
    • 涂层厚度:250~300微米。
    • 熔化温度:184~186℃。
    • 燃烧属性:自灭型。
    • 耐沸水属性:2000小时以上。
    • 耐盐水喷雾:2000小时无腐蚀。
    • 耐海水性:10年以上。
  9. 配备喷淋系统和洗眼系统,既可以冲洗面部和眼部等部位,又可以冲洗身体服装上的化学品物质直接安装在工作现场的地面上,连接饮用自来水使用
  10. 适用于环境温度高于5℃的地区使用
  11. 管件材料浸塑ABS,管件厚度:3.0mm ,管件螺纹:NPT
  12. 进水口尺寸:1-1/4英寸FNPT,该尺寸可以根据客户现场进行调整。
  13. 出水口尺寸:1-1/4英寸FNPT,该尺寸可以根据客户现场进行调整。
  14. 喷淋水流量:>75.7 L/MIN
  15. 洗眼水流量:>1.5 L/MIN
  16. 洗眼/洗脸水流量:>11.4 L/MIN
  17. 冲洗时间:> 15 MIN
  18. 水源压力要求:0.2~0.6 MPa
  19. 手推柄贴发光性标示牌
  20. 配备洗眼器发光性安全挂牌


四、安装要求:

一般性原则
  1. 安装在危险工作区域附近,一般在离开10或15米处。
  2. 直线到达洗眼器的时间不超过10 秒钟
  3. 不能够越层安装洗眼器
  4. 必须连接饮用自来水。
  5. 使用水压在0.2~0.6MPa
  6. 在洗眼器2米半径范围之内,不能够有非防爆型电器开关
具体安装
  1. 根据现场位置,在需要安装洗眼器的地方,向地面以下挖土坑
  2. 土坑的深度,根据当地冬天冻土层深度来决定的,必须大于冻土层深度
  3. 根据洗眼器图纸,分步骤组装洗眼器,按照操作一般性原则,洗眼方向与喷淋方向成180度角度,特殊情况,也可以根据现场位置来决定。
  4. 在安装洗眼器位置的地面上,根据洗眼器底座安装孔的位置,打3个直径10mm的安装孔,用不锈钢膨胀螺丝固定,把洗眼器主体安装在地面上。
  5. 把地埋管道和洗眼器主体连接。
  6. 连接地埋管道的进水口:喷淋进水口尺寸:NTP 1-1/4英寸;洗眼进水口尺寸:NTP 1-1/4英寸。
  7. 在洗眼器地埋管道进水口,必须预留渗水腔来储存洗眼器管道内部积水,积水依靠渗水腔自然渗透到地下。渗水腔容积大于30 L水容量
  8. 在洗眼器进水管上面,必须安装维修阀门和过滤器


五、操作说明:

  1. 用手轻推洗眼手推柄打开洗眼阀门,洗眼水从洗眼系统自动喷出;用后须将洗眼手推柄复位用于关闭洗眼球阀,自动排空洗眼部分的积水,并将防尘罩复位。
  2. 用手轻拉喷淋手推柄打开喷淋球阀,喷淋水从喷淋头自动喷出;用后须要将喷淋手推柄复位用于关闭喷淋球阀,自动排空喷淋部分的积水,。
